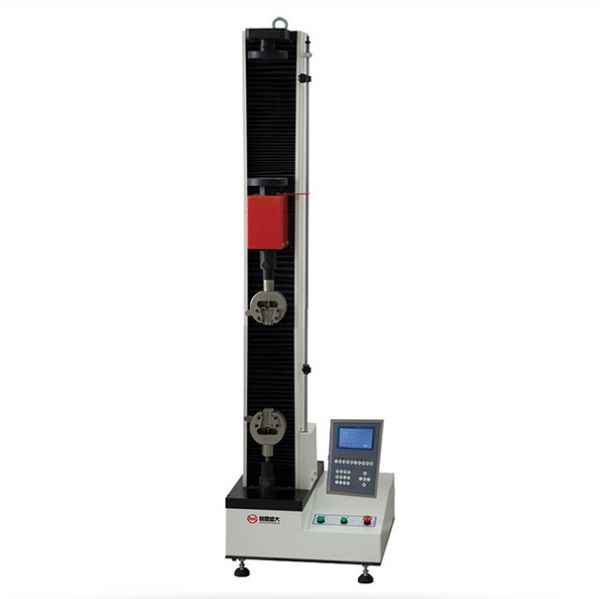

WDW-S數顯式電子萬能試驗機（單臂式)

WDW-S數顯式電子萬能試驗機（單臂式）

主要用途

本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率等參數。

主機結構

該機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

綜合性測試平臺

微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

試驗力測量：

負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。

位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統

采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。

變形測量系統

可根據試驗標準的要求來選配大變形測量系統

保護裝置

根據不同的試驗，可調節限位保護開關位置，有效防止夾具對撞。

具有過載、過流、漏電等保護功能。

產品名稱	數顯式電子萬能試驗機
產品型號	WDW-02S	WDW-05S	WDW-1S	WDW-2S	WDW-5S
結構形式	單臂式結構
試驗力（N）	200	500	1000	2000	5000
試驗力級別	1級
試驗力測量范圍	2%--100%FS
試驗力示值相對誤差	≤示值的±1%
力分辨率	1/50000
位移測量裝置	光電編碼器
位移示值相對誤差	≤示值的±1%
位移分辨率	0.01
位移速率調節范圍（mm/min）	1-500無極調速
安全保護裝置	機械限位保護和軟件過載保護
有效拉伸空間	800
拉伸夾具	根據材料選配
主機外形尺寸	420×280×1580
主機電源	0.3KW/AC220V±10%
主機重量（KG）	150

(以上參數僅供參考，詳細參數以真實設備為主)
