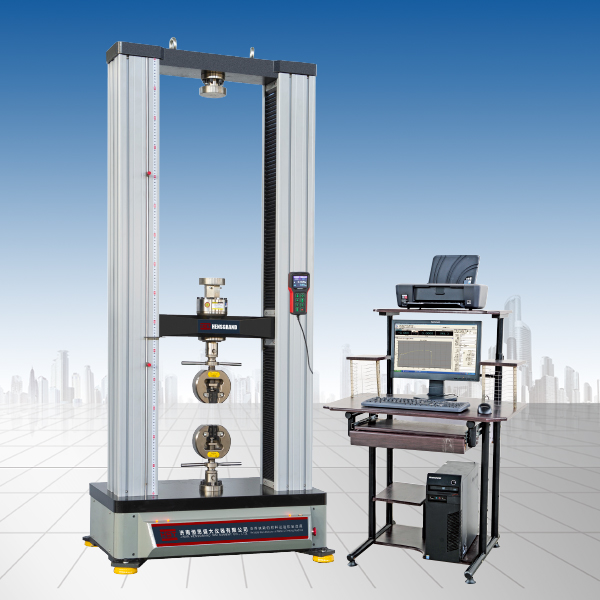

微機控制塑包鋼帶拉力試驗機

產品分類：電子萬能試驗機系列

產品概述：本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

主要用途

本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

控制系統軟件采用基于WINDOWS操作系統作為平臺，具有運行速度快，界面溫和，操作簡單等特點，可滿足不同材料的試驗測量需要。如有特殊要求，軟件可定做，并可按用戶要求擴展軟件功能。

測量系統：

負荷測量：采用0.05%FS高穩定性、高精度輪輻式拉壓傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。

試樣變形測量：通過大變形測量系統或電子引申計（小變形測量），采用24位A/D轉換單片機采集系統，經計算機控制數據處理，實現試樣的變形測量。

位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位移（即上下夾頭相對位移）的測量。

傳動控制系統

該機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

試驗力控制系統

采用計算機結合先進的電子技術、實現標準化、單元化控制，具有加載平穩、測量準確、采集頻率高等特點。自動采集處理試驗數據，繪制多種曲線并打印試驗報告。

保護裝置

具有過載、過流、漏電等保護功能。

產品名稱	微機控制塑包鋼帶拉力試驗機（門式框架結構）
產品型號	WDW-5	WDW-10	WDW-20		WDW-50		WDW-100
結構形式	門式結構
試驗力（KN）	5	10	20		50		100
試驗力級別	1級
試驗力測量范圍	2%--100%FS
試驗力示值相對誤差	≤示值的±1%
力分辨率	1/300000
位移測量裝置	光電編碼器
位移示值相對誤差	≤示值的±1%
位移分辨率	0.01
位移速率調節范圍（mm/min）	0.05-500無極調速					0.05-300無極調速
安全保護裝置	機械限位保護和軟件過載保護
有效拉伸空間	800			700		650
有效壓縮空間	750			650		600
有效試驗寬度	350			400		450
楔形夾具夾持方式	手動加緊
壓縮附具	壓盤直徑φ120或定制
主機外形尺寸	690×380×1650	690×380×1650	690×380×1650		755×355×1780		825×600×1950
主機電源	0.5KW/AC220V±10%	0.5KW/AC220V±10%	0.5KW/AC220V±10%		0.75KW/AC220V±10%		1KW/AC380V±10%
主機重量（KG）	320	320	340		420		560

(以上參數僅供參考，詳細參數以真實設備為主)
