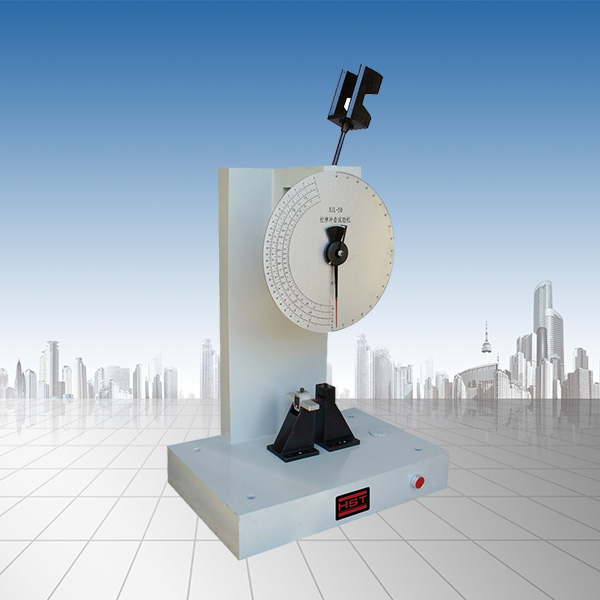

XJJ-5簡支梁沖擊試驗機
XJJ-5簡支梁沖擊試驗機
產品分類： 非金屬材料沖擊試驗機
產品概述：XJJ-5簡支梁沖擊試驗機主要技術參數完全符合ISO 179、GB/T 1043、GB/T 2612、JB/T 8762、GB4742標準。更換不同能量沖擊擺，配合調整鉗口座即可做各種沖擊試驗。本機是一種結構合理、造型美觀、操作方便、數據準確的檢測儀器，廣泛應用于硬質塑料、玻璃鋼、增強尼龍等領域。
產品說明：
XJJ-5簡支梁沖擊試驗機主要技術參數完全符合ISO 179、GB/T 1043、GB/T 2612、JB/T 8762、GB4742標準。更換不同能量沖擊擺，配合調整鉗口座即可做各種沖擊試驗。本機是一種結構合理、造型美觀、操作方便、數據準確的檢測儀器，廣泛應用于硬質塑料、玻璃鋼、增強尼龍等領域。
技術參數：(以上參數僅供參考，詳細參數以真實設備為主)
1、擺錘能量、擺錘力矩、標度盤小分度值如下表：
|
擺錘能量
|
1J
|
2J
|
4J
|
5J
|
|
擺錘力矩
|
0.516Nm
|
1.031Nm
|
2.062Nm
|
2.578Nm
|
|
標度盤小分度值
|
0.01J
|
0.02J
|
0.04J
|
0.05J
|
2、沖擊速度： 2.9m/s
3、擺錘預揚角：160°
4、擺軸中心到試樣中心的距離： 221mm
5．鉗口圓角半徑：1mm
6．沖擊刀刃夾角：30°
7．沖擊刀刃圓角半徑：2mm
|
試樣類型
|
長度L
|
寬度b
|
厚度d
|
支撐線間距離
|
|
1
|
80±2
|
10±0.5
|
4±0.2
|
60
|
|
2
|
50±1
|
6±0.2
|
4±0.2
|
40
|
|
3
|
120±2
|
15±0.5
|
10±0.5
|
70
|
|
4
|
125±2
|
13±0.5
|
13±0.5
|
95
|
(以上參數僅供參考，詳細參數以真實設備為主)
