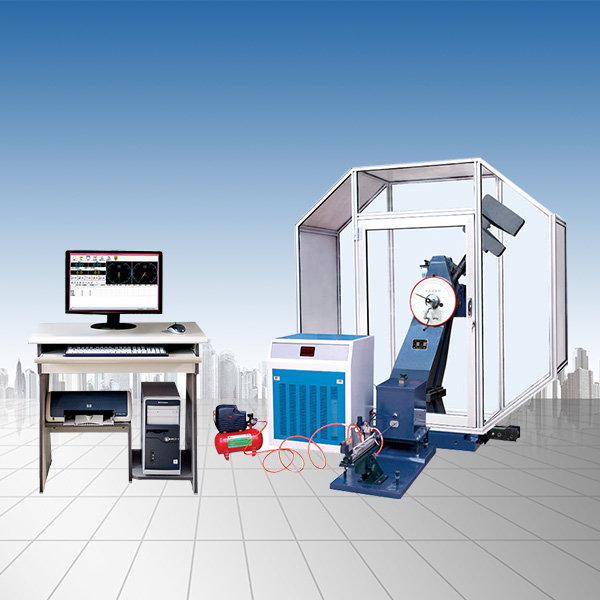

JBWH儀器化沖擊試驗機

描述：

該機按照ISO14556：2000《Steet-charpy V-charpy V-notch pendulum impact test-Instvumented test method》;GB/T19748-2005《金屬夏比V型缺口擺錘沖擊試驗儀器化試驗方法》；GB/T3808-2002《擺錘式沖擊試驗機的檢驗》中的有關要求研制。通過測試沖擊力值、采集與分析沖擊過程數據、繪制能量變化曲線，給出材料斷裂不同階段明確物理學意義與解釋，為研究、分析材料斷裂過程的行為，提供詳細準確的數據。智能儀器化沖擊試驗機將是現用普通沖擊試驗機的替代和發展方向。

技術特點：

1.主機架底座與立柱一體化設計、整體鑄造加工，剛性好，提高試驗的穩定性；

2.擺軸采用簡支梁方式支承，軸承徑向載荷分布合理，大大減小軸承摩擦帶來的能量損失；

3.采用雙級標準減速電機提錘，掛擺裝置采用液壓緩沖，掛擺平穩；

4.擺錘圓形擺體設計，保證了打擊中心準確，擺錘力矩精確；

5.沖擊刀采用螺釘安裝固定，更換簡單方便；

6裝有安全防護銷，并且配備了全封閉防護罩；

7.微機控制，按指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程。

8.試驗機安裝測力傳感器和角位移傳感器，具有高速采樣、存貯和運算功能；

9.微機通過數據分析及軟件處理，可以獲取：力-時間、位移-時間、能量-

時間、力-位移、能量-位移等曲線；

10.可提供：沖擊速度、沖擊時間、沖擊能量、吸收能量、位移、裂紋形成能量、裂紋擴展能量、屈服力、屈服時間、屈服位移、屈服能量、力、力時的時間、力時的位移、力時的能量、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力、不穩定裂紋擴展終止位移、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量等多個特征值。

主要技術指標：
